Carbon E-Cykelramtillverkare i Kina
En e-cykelram i kol är en cykelram tillverkad av kolfiber, ett kompositmaterial som är känt för sin exceptionella styrka-till-viktsförhållande och enastående hållbarhet. Carbon e-cykelramar kan gjutas till komplexa former, vilket gör det möjligt för designers att optimera geometri och estetik samtidigt som de sömlöst integrerar elektriska motorkomponenter.
Carbon World erbjuder anpassningsbara geometrialternativ och OEM-tjänster baserade på kundens behov, så att du kan skräddarsy prestanda, komfort och stil efter dina behov. Varje detalj räknas, från att välja ramgeometri och storlek till att välja en kompatibel motor som Bafang eller Shimano. Du kan välja en fullfjädring eller hardtail-konfiguration beroende på terrängen du åker, oavsett om det är stadsgator, oländiga stigar eller grusvägar. Våra e-cyklar med kolram är riktmärket för lättvikts e-mobilitet, med omfattande tester och ett engagemang för hållbarhet. Samarbeta med oss för att ta din e-cykel till nya höjder.
Tekniska specifikationer för Carbon E-cykelram
1. Road Carbon Elcykelram
Carbon E-cykelram
•Modell: MYB04FM-R950-E-cykel
•Material: helt kol
•Väv: UD
•Inkluderar: Ram och gaffel
•Headsetstorlek: topp 1-1/2 ner 1-1/2
•BB: BSA/BB30 /BB T47
•Storlek: 47/50/53/57
• Gaffelspel: 100 mm
• Bakre spelrum: 135 mm
• Sadelstolpens innerdiameter: 31,6 mm
•Siddel Ytterdiameter: 34,9 mm
•Bromstyp: Plattmonterad skivbroms
• Kablar: fullständig intern (dold)
•Motor: Bakre navmotor Mahle X35 eller FSA
•Batteri: Mahle X35 , Mahle X20 FSA batteri
•Garanti:2 år
Skicka förfrågan nu

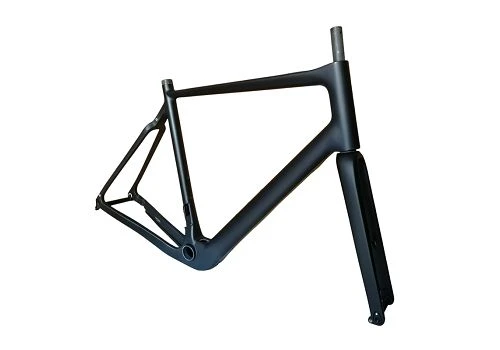

Carbon E-cykelramar
•Modell: MYB04FM-R955-E-cykel
•Material: 100 % kol
•Väv: UD
•Inkluderar: Ram och gaffel
•Headsetstorlek: Topp 1-1/2 ner 1-1/2
•BB: BSA/BB30 /BB386
•Storlek: 47/50/53/57
• Gaffelspel: 100 mm
•Frigång bak: 135 mm
• Sadelstolpens innerdiameter: 31,6 mm
•Siddel Ytterdiameter: 34,9 mm
•Bromstyp: Plattmonterad skivbroms
•Kablar: Fullständig intern (dold)
•Motor: Bakre navmotor Mahle X35 eller FSA
•Batteri: Mahle X35 , Mahle X20 FSA batteri
•Garanti: 2 år
Skicka förfrågan nu

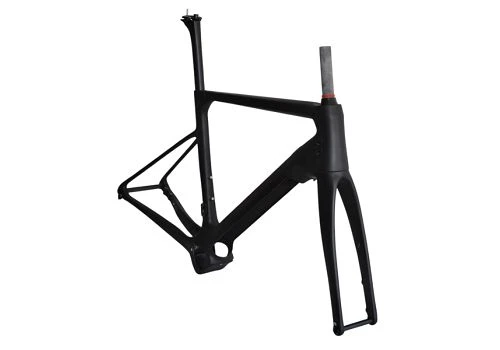

Carbon E-cykelvägsram
•Modell: MYB04FM-RD17-E-cykel
•Typ: Carbon E-cykelvägsram
•Material: High Modulus Toray T700 & T800 kolfiber
•Vävning: UD Matt/Blansad/målning
•Tillgängliga storlekar: S, M, L
•Motorsystem: Fazua
•Headtube: avsmalnande 1 1/2"(ned) och 1 1/8"(upp)
•Däckstorlek: 700X32C
•Vikt: Ram 1400+-40g. Gaffel 420+-15g
•Drop Out: Genomgående axel 12 mm
• Kabeldragning: Intern
•inklusive: Ram, gaffel, sadelstolpe och klämma
•Garanti: 2 år
Skicka förfrågan nu
2. MTB Carbon Elcykelram
Carbon E-cykelram
•Modell: MYB04FM-MD17-MTB elcykel
•Typ: 27.5plus/29er full suspension enduro ebike ram
•Material: High Modulus Toray T700&T800 kolfiber
•Vävning: UD Matt/Blansad/målning
•Storlek: 15,17,19,21
•Vikt: 2300+45g
•Broms: Stolpmonterad skivbroms, 203 mm skivrotor
•Motorsystem: BAFANG M500/M600
•Batteri: BAFANG BTF03/04
•Max däckavstånd:29erX2.3" eller 650BX2.8"
•Headtube: Avsmalnande 1 1/2"(ned) och 1 1/8"(upp)
• Kabeldragning: intern
•Stenchock:22*185*50 /22*185*55mm
•Bakväg: 150 mm
•Test: ISO4210
•Garanti: 2 år
Skicka förfrågan nu
Carbon E-cykelramar
•Modell: MYB04FM-MD21-MTB E-Bike
•Material: Toray T700 och T800 kolfiber med hög modul
•Vävning: UD matt/blank/målning
•Tillgänglig storlek:15,17,19,21
•Motorsystem: SHIMANO
•Batteri: SHIMANO BT-E8036 ELLER DARFON E4C0G
•Headtube: avsmalnande 1 1/2"(ned) och 1 1/8"(upp)
•Däckstorlek: 29erX2.6" eller 650BX3.0"
• Ramväg: 150 mm
•Bakdämpare:205*65MM
•Navavstånd:148X12mm
• Funktion: Dolda kablar
•Garanti: 2 år
Skicka förfrågan nu
Carbon E-cykel MTB-ram
•Modell: MYB04FM-MD15-E-cykel
•Typ: 27.5+ elcykelram i kolfiber
•Material: High Modulus Toray T700 & T800
•Vävning: UD Matt/Blansad/målning
•Tillgänglig storlek: 15,5"/17,5"/19,5"/21
•Motorsystem: Shimano E8000 / Bafang M500/M600
•Headtube: avsmalnande 1 1/2"(ned) och 1 1/8"(upp)
•Däckstorlek: 27,5X2,6/2,8/3,0
•Batteri: BMZ V9 BAFANGG internt
•Ramrörelse:135-152mm
•Bakdämpare: 200-20/200-57 mm; 210-47,5/210-50/210-55 mm
•Sittrör: 31,6 mm
•Navavstånd: 148X12mm
• Kabeldragning: Intern
Skicka förfrågan nu
Viktiga egenskaper hos Carbon E-cykelram
Vikt
Carbon e-cykelramar är betydligt lättare än aluminium eller stål, vilket gör din e-cykel lättare att hantera och mer effektiv vid klättringar och långa turer.
Styrka och hållbarhet
Trots sin lätta konstruktion erbjuder kolfiberramar enastående styrka och spänst. De kan hantera tuffa stigar, dagliga pendlingar och motorsystem med högt-vridmoment med lätthet.
Bekvämlighet
Kolfiber absorberar naturligt vägvibrationer, vilket ger en mjukare och bekvämare körning, särskilt i ojämn eller terräng-.
Estetik
e-e-cyklar med kolram ser eleganta och avancerade ut. De rena linjerna och moderna finishen ger ett djärvt visuellt uttryck samtidigt som de förbättrar aerodynamiken.
Vad du ska leta efter i en elcykelram i kolfiber
Kvaliteten på kolfibern har en avgörande inverkan på ramens prestanda. Kolfibermaterial av hög-kvalitet, som T700 eller T800, är inte bara lätta utan också starka och ger utmärkt hållbarhet och slagtålighet.
Tillverkningsprocessen och designdetaljerna för ramen kan inte ignoreras. Gränssnittet ska vara smidigt och sömlöst, vilket inte bara påverkar utseendet utan också påverkar den övergripande strukturella styrkan och hållbarheten hos ramen.
Motorn och batteriet är kärnkomponenterna i elcyklar, och deras integration med ramen är avgörande. Den idealiska elcykeln i kolfiber bör perfekt integrera motorn och batteriet i ramen för att uppnå en rimlig fördelning av vikt och stabilitet för hela fordonet.
Olika körstilar har olika krav på ramgeometri. Huruvida ramen stöder främre och bakre fjädringssystem är avgörande för att förbättra åkkomforten och köregenskaperna.
Underhåll av Carbon Frame E-cyklar
Det är enkelt att underhålla en e-cykel i kolfiberram, och korrekt skötsel garanterar lång-prestanda. Även om kolfiber inte rostar eller korroderar som metallramar, kräver det fortfarande rutinmässig uppmärksamhet.
Rengör ramen regelbundet med mild tvål och vatten. Undvik högtryckstvätt-, eftersom det kan tvinga in fukt i lager eller elektroniska komponenter. Inspektera ramen noggrant efter fall eller stötar. Kol kan ibland dölja inre skador även när ytan ser fin ut.
Håll alla kablar och kontakter torra och säkra, särskilt om din cykel har intern routing. Följ motor- och batteriunderhållsschemat som rekommenderas av tillverkaren, vanligtvis var 500:e till 1 000:e kilometer. När du drar åt bultar, använd alltid en momentnyckel för att förhindra över-dragning, vilket kan skada kolstrukturen.
Vad som skiljer en E-cykelram från en standardcykelram
Tillverkning och OEM av kolfiber E-cykelram
Material med hög-prestanda: Vi använder premium kolfibrer som Toray T700 och T800, balanserande styrka, styvhet och utmattningsmotstånd.
Optimerad layoutdesign: Fiberorienteringen är strategiskt justerad i viktiga stressområden, inklusive bottenfästet, huvudröret och batterizonen.
Avancerad formningsprocess: EPS-gjutning i kombination med kontrollerad härdning säkerställer jämna invändiga ytor och jämn väggtjocklek.
OEM anpassning: Våra lösningar går utöver utseende. Från strukturell design till massproduktion, vi stödjer skräddarsydda dekaler och målarfärger, och levererar en komplett process från initial prototypframställning till stabil batchproduktion med strikt kvalitetskontroll.
Test av Carbon E-cykelram
Att testa en e-cykelram i kol är inte begränsat till vanliga cykelramsbelastningar. Den fokuserar också på de speciella stressområden som skapas av det elektriska assistanssystemet. Före leverans kontrollerar vi nyckelområden som huvudröret, bottenfästet, motorfästet, batterifacket, bakre triangeln och stötdämpande monteringspunkter.
Regelbundna kontroller inkluderar raminriktning, kritiska gränssnittsdimensioner, motor- och batteriplatspassning, kabeldragningslayout, ytkvalitet och-projektbaserad utmattnings- eller slagtester. För e-MTB-ramar är också bromsbelastning, bakre stötdämpare, länkagerörelse och bakre triangelstyvhet viktiga inspektionspunkter.
För OEM-projekt kan specifika testobjekt och inspektionsposter bekräftas enligt ramspecifikationen, motorsystemet och målmarknadskraven.
FAQ
F: Vilka motorsystem kan dina e-kolfiberramar stödja?
S: Vi kan stödja olika motorsystem beroende på ramtyp och projektkrav. Motorcykelramar för landsvägs- och stadstrafik kan utvecklas för lätta motorsystem för bakre nav, medan e-MTB-ramar kan utformas kring medel-system som Bafang, Shimano, Fazua, Mahle eller andra projektdefinierade-motorplattformar.
F: Kan du anpassa batterifacket och laddningsportens position?
A: Ja. Batterifacket, åtkomstmetoden, laddningsportens position och ledningsbanan kan anpassas enligt det valda batterisystemet och ramstrukturen. Dessa detaljer bör bekräftas före provtagning för att minska monterings- och serviceproblem senare.
F: Vad är skillnaden mellan en e-motorcykelram med baknav och en e-mellandriven e-cykelram?
S: En bakre navmotorram placerar vanligtvis motorn vid bakhjulet, så ramdesignen fokuserar mer på avstånd bakifrån, kabeldragning och batteriintegration. En mellandriven-driven e-cykelram behöver ett starkare motormonteringsområde runt bottenfästet, eftersom motorns vridmoment och pedalbelastningar överförs genom ramens mitt.
F: Är carbon e-cykelramar lämpliga för MTB och terrängcykling?
S: Ja, carbon e-cykelramar kan användas för MTB och terrängkörning när layup, motorfäste, bakre triangel, fjädringsstruktur, däckfrigång och bromsområden är utformade för terränglaster. För aggressiv trail eller e-MTB-användning bör test- och förstärkningskrav bekräftas under projektutvecklingen.
F: Vilka ramområden är förstärkta för e-cykelanvändning?
S: Vanliga förstärkningsområden inkluderar motorfästet, bottenfästet, batterifacket, toppröret, nedröret, kedjestag, bakre triangel, bromsfäste och upphängningslänkpunkter. Den exakta förstärkningsplanen beror på motorsystem, körtyp, ramgeometri och målbelastningskrav.
F: Kan du tillhandahålla helfjädrade kolfiber e-MTB-ramar?
A: Ja. Vi kan stödja fullfjädrande kolfiber e-MTB-ramprojekt baserat på kundritningar eller projektspecifikationer. Nyckeldetaljer inkluderar bakväg, stötdämpningsposition, länkstruktur, motorspel, batterilayout, däckspel och axelstandard.
F: Vilken information behövs för ett anpassat e-cykelramprojekt?
S: För ett anpassat projekt, vänligen tillhandahåll ramritningar eller referensgeometri, motormodell, batteristorlek och position, styrenhet och ledningslayout, hjulstorlek, däckspel, bromstyp, axelstandard, fjädringskrav, målramstorlekar, beställningskvantitet och varumärkesbehov.
F: Stöder du intern dragning för motorledningar och bromsslangar?
A: Ja. Vi kan stödja intern dragning för motorledningar, bromsslangar, växelkablar, displaykablar, laddningsportledningar och andra systemkablar. Routingdesignen bör bekräftas tillsammans med motor, batteri, styrenhet, display och headset/ramstruktur.
F: Hur testar du e-kolfiberramar före leverans?
S: Före leverans kontrollerar vi nyckelområden som raminriktning, motormonteringspassning, batteriplatspassning, kabeldragning, ytkvalitet och kritiska gränssnittsdimensioner. För projektbaserade-krav kan även tester av utmattning, stötar, bromsnings-belastning och bakre-triangelstyvhetstest ordnas enligt ramspecifikationen.
F: Kan du anpassa färg, logotyp, förpackning och etiketter för OEM-beställningar?
A: Ja. För OEM-beställningar kan vi anpassa färgfinish, logotypplacering, dekaler, ytstil, förpackningar, etiketter och inspektionsdokument. Dessa uppgifter kan bekräftas under provstadiet före batchproduktion.
